Comment fonctionne un relais de signal miniature ?

Résumé de l'article

Relais de signaux miniaturessont des composants compacts mais puissants essentiels dans les circuits électroniques modernes. Cet article explore leur structure, leurs fonctions, leurs types, leurs applications et leurs conseils de maintenance, aidant ainsi les ingénieurs et les acheteurs à prendre des décisions éclairées. En comprenant les avantages et les limites de ces relais, les entreprises peuvent optimiser les performances et la fiabilité de leurs systèmes électroniques.

Table des matières

• Introduction aux relais de signaux miniatures
• Structure et composants
• Principe de fonctionnement
• Types de relais de signaux miniatures
• Applications
• Avantages
• Comment sélectionner le bon relais
• Entretien et dépannage
• FAQ
• Conclusion

Introduction aux relais de signaux miniatures

Les relais de signaux miniatures sont de petits commutateurs électromécaniques qui contrôlent les signaux de faible puissance dans les appareils électroniques. Ils sont largement utilisés dans les équipements de communication, l’automatisation industrielle, l’électronique automobile et les appareils électroménagers.

Structure et composants

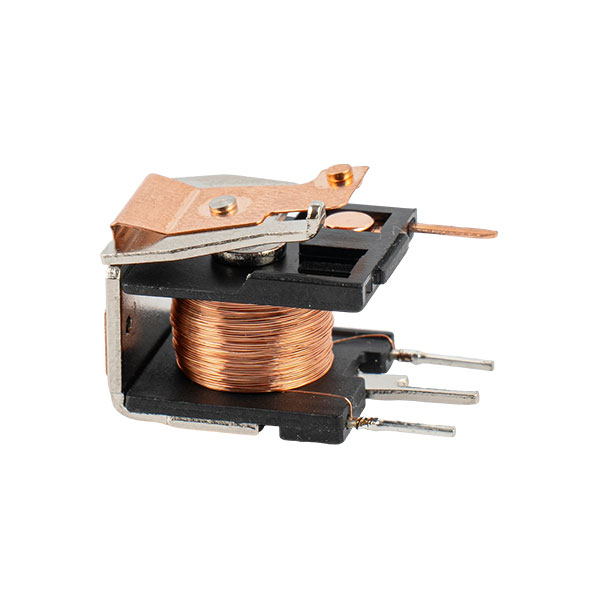

La structure de base d'un relais de signal miniature se compose de :

• Bobine:Génère un champ magnétique lorsqu'une tension est appliquée.
• Armature:Un levier métallique mobile qui ouvre ou ferme les contacts.
• Contacts :Les points conducteurs qui complètent ou interrompent le circuit.
• Printemps:Ramène l'armature à sa position par défaut.
• Logement:Boîtier de protection pour les composants internes.

Ces composants fonctionnent ensemble pour commuter les signaux électroniques avec précision et fiabilité.

Principe de fonctionnement

Les relais de signaux miniatures fonctionnent sur le principe de l'électromagnétisme. Lorsqu'un courant traverse la bobine :

1. La bobine génère un champ magnétique.
2. Le champ magnétique attire l'armature.
3. L'armature se déplace, fermant ou ouvrant les contacts.
4. Une fois le courant supprimé, le ressort ramène l'armature à sa position d'origine.

Ce processus permet à un petit signal d'entrée de contrôler des circuits plus grands de manière sûre et efficace.

Types de relais de signaux miniatures

Applications

• Electronique automobile : contrôle des lumières, des clignotants et des capteurs.
• Télécommunication : commutation de signaux de bas niveau dans les équipements de données.
• Automatisation industrielle : contrôle PLC, amplification du signal du capteur.
• Electronique grand public : contrôle des microcontrôleurs et des petits appareils.

Avantages

• La taille compacte permet d'économiser de l'espace dans la conception des circuits.
• Faible consommation d'énergie pour le contrôle du signal.
• Haute fiabilité et longue durée de vie.
• Isolation électrique entre les circuits de commande et de charge.

Comment sélectionner le bon relais

Choisir le bon relais de signal miniature implique d'évaluer :

• Valeurs nominales de tension et de courant :Assurez-vous que le relais peut gérer la charge sans dommage.
• Type de bobine :Bobine AC ou DC selon le signal de commande.
• Configuration des contacts :SPST, SPDT ou DPDT selon les besoins de votre circuit.
• Taille et montage :Tenez compte des contraintes d’espace et des méthodes d’installation.
• Conditions environnementales :Résistance à la température, à l'humidité et aux vibrations.

Entretien et dépannage

Pour garantir les performances à long terme des relais de signaux miniatures :

• Inspectez régulièrement la présence de poussière ou de corrosion sur les contacts.
• Vérifiez la résistance de la bobine pour détecter les pannes potentielles.
• Vérifier l'usure mécanique de l'armature et du ressort.
• Remplacez les relais montrant des signes de brûlure de contact ou de commutation retardée.

FAQ

Q1 : Quelle est la différence entre un relais de signal et un relais de puissance ?

A1 : Les relais de signal gèrent les signaux basse tension/courant, tandis que les relais de puissance commutent des tensions et des courants plus élevés.

Q2 : Les relais miniatures peuvent-ils gérer des charges inductives ?

A2 : Oui, mais assurez-vous que les valeurs nominales des contacts sont appropriées pour éviter les arcs électriques ou les pannes prématurées.

Q3 : Combien de temps durent les relais de signal miniatures ?

A3 : La durée de vie opérationnelle typique varie de 100 000 à plusieurs millions de cycles en fonction de la charge et des conditions d'utilisation.

Conclusion

Les relais de signaux miniatures sont des composants indispensables dans les systèmes électroniques modernes, offrant un contrôle précis, une fiabilité et une flexibilité. Choisir le bon type et assurer un entretien approprié maximisera les performances et la longévité.

Ningbo Songle Relais Co., Ltd.propose une large gamme de relais de signaux miniatures de haute qualité. Pour toute demande de renseignements et sélection de produits,Contactez-nousaujourd'hui pour trouver la solution parfaite pour votre application.
