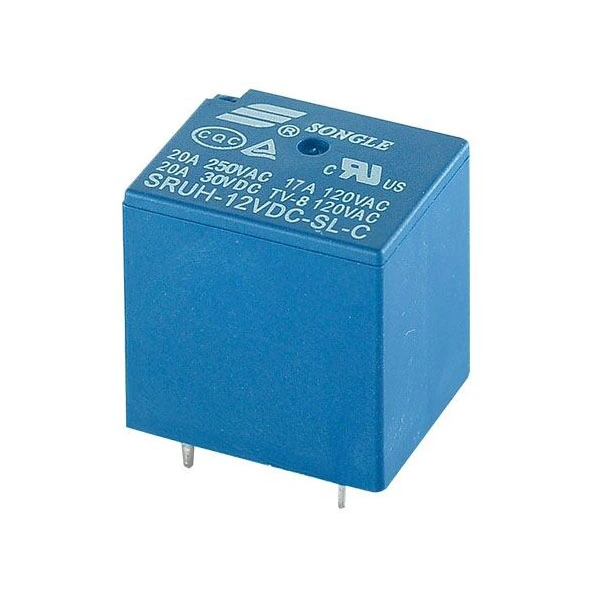

Une longue durée de vie, une faible consommation d'énergie et des options d'approvisionnement flexibles font du relais SRUH (22FH) un choix de grande valeur pour les applications lourdes. Même sous une charge élevée et un fonctionnement à haute fréquence à 20 A, il garantit un fonctionnement sans problème à long terme, réduisant considérablement les coûts de maintenance et la fréquence de remplacement des temps d'arrêt. Sa plage de tension nominale ultra large de 5 à 48 V CC et sa configuration de bobine basse consommation de 0,36 W/0,45 W s'adaptent non seulement à diverses conceptions de circuits robustes, mais contribuent également à optimiser la consommation d'énergie des produits finaux, améliorant ainsi la compétitivité du marché. Du point de vue de l'approvisionnement, le produit peut répondre à différentes exigences en matière de puissance et de niveau de sécurité sans personnalisation. La conception du terminal PCB simplifie le processus d'assemblage. Tirant parti de la capacité de production de 200 millions d'unités de Songle et de son contrôle qualité de bout en bout (« fabrication de moules - transformation des métaux - inspection des produits finis »), elle garantit une qualité constante et un approvisionnement stable pour chaque produit. Associé à un service après-vente professionnel synchronisé à l'échelle mondiale, il permet aux acheteurs d'atteindre un équilibre optimal dans trois dimensions fondamentales : l'assurance qualité, l'efficacité de la livraison et le contrôle des coûts.
Capacité de commutation 20A
Système d'isolation UL : Classe F, Classe B
Types scellés et résistants au flux disponibles
Disposition standard des circuits imprimés
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 16A/20A 250VCA ; 20A 125VCA |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,36 W, 0,45 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C/+105°C |
| Rigidité diélectrique (Entre bobine et contacts) | 1 500 VCA, 2 500 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 16g |
| Approbation de sécurité |
