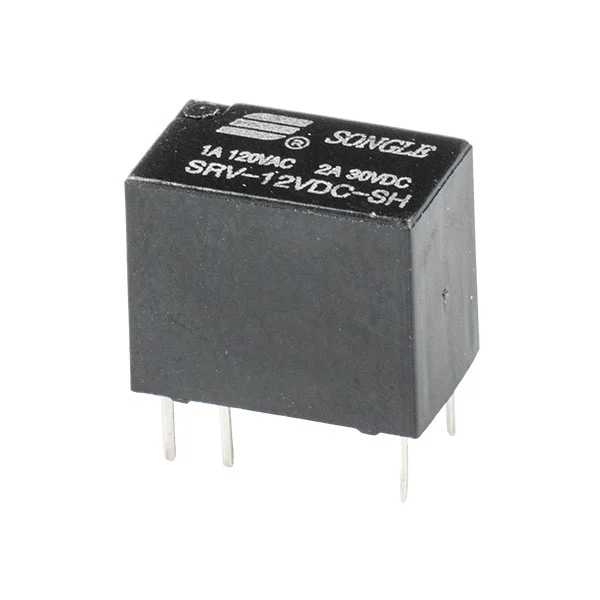

Le relais SRV (23F) s'affranchit de la logique conventionnelle de « compétition de puissance », en se concentrant sur les besoins fondamentaux de l'électronique de précision miniature. Pesant seulement 2,2 g, il utilise une conception unique légère et ultra-petite, occupant seulement 1/3 de l'espace d'installation d'un relais conventionnel. Cela s'adapte parfaitement aux exigences d'intégration haute densité des capteurs IoT, des terminaux intelligents miniatures et des dispositifs médicaux portables, éliminant le besoin d'espace redondant pour les relais et facilitant la mise à niveau « miniaturisation et allégement » des produits finaux.
Capacité de commutation Max.4A
150 mWHaute sensibilité : 150 mW
PCB (IMMERSION)
Contact plaqué or
Subminiature
Faible latence
réponse rapide
faible consommation d'énergie
haute sensibilité
résistance de contact ultra faible
| Paramètres de contact | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 1A 120 VCA, 2A 30 VCC |
| Résistance de contact | ≤50mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètres de la bobine | Valeur |
| Tension nominale | 3 ~ 24 V CC |
| Dissipation de puissance | 0,15 W, 0,2 W |
| Tension de démarrage (Max) | 80% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+85°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 1000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB (borne PCB) |
| Poids | 2,2 g |
| Approbation de sécurité |
