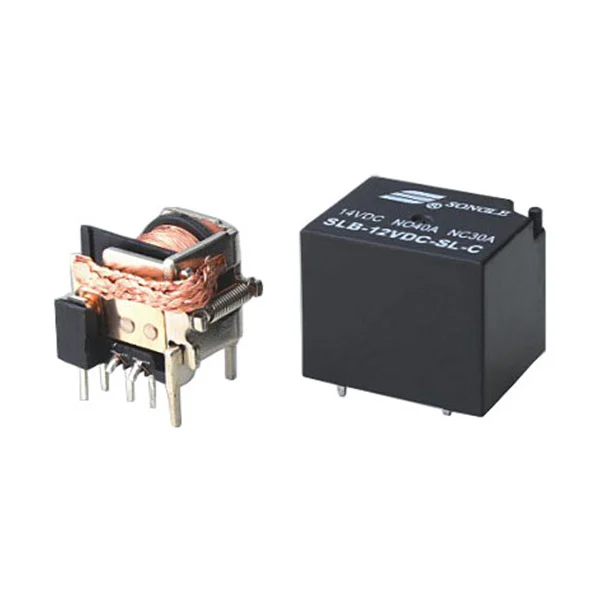

Le relais SLB(4119) se concentre sur l'exigence fondamentale de « durabilité durable » sous tous les aspects, y compris les matériaux, la structure et les performances, ce qui en fait un choix fiable pour les environnements difficiles et les scénarios d'utilisation à haute fréquence. Sa capacité de commutation maximale de 40 A, associée à une chute de tension ultra-faible de ≤ 200 mV, réduit considérablement les pertes de chaleur lors de la conduction à courant élevé, empêchant ainsi le vieillissement des contacts dû à une surchauffe. Combiné avec des normes strictes de cycles électriques 1 × 10⁵ et de cycles mécaniques 1 × 10⁷, il maintient des performances stables même dans des scénarios industriels de démarrage et d'arrêt à haute fréquence, minimisant l'usure des contacts et les défaillances de conduction. De plus, il offre une adaptabilité sur une plage de température ultra-large de -40 ℃ à +125 ℃, dépassant de loin les limites de température des relais conventionnels, lui permettant de gérer facilement à la fois les équipements extérieurs glacials et les ateliers industriels à haute température.
Capacité de commutation 40A
1 arrangement de contact de forme A et 1 de forme C
Type scellé et ouvert disponible
Dimensions des terminaux américains et européens
| Paramètres de contact | Valeur |
| Modalités de contact | Climatisation |
| Évaluation des contacts | 30A/40A 14VCC |
| Chute de tension | ≤200mV |
| Endurance électrique | 1×10⁵ opérations |
| Endurance mécanique | 1×10⁷ opérations |
| Paramètres de la bobine | Valeur |
| Tension nominale | 6 VCC/12 VCC/24 VCC |
| Dissipation de puissance | 1,2 W, 1,6 W, 1,9 W |
| Tension de démarrage (Max) | 60 % de la tension nominale, 75 % de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+125°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 500 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |

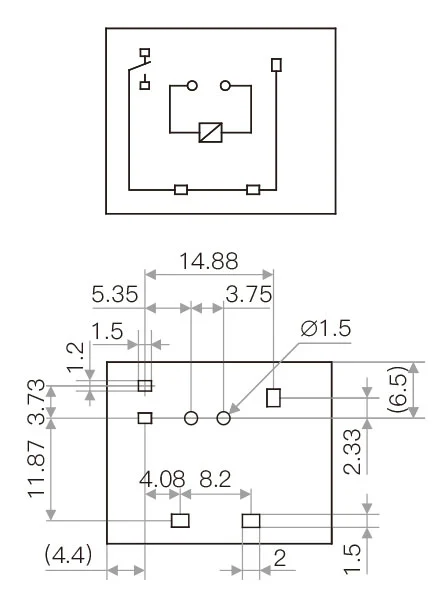

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 19g |
