Faible consommation d'énergie de la bobine avec une sensibilité élevée
Longue endurance de service, haute fiabilité
Borne PCB, types de prises disponibles pour différentes considérations

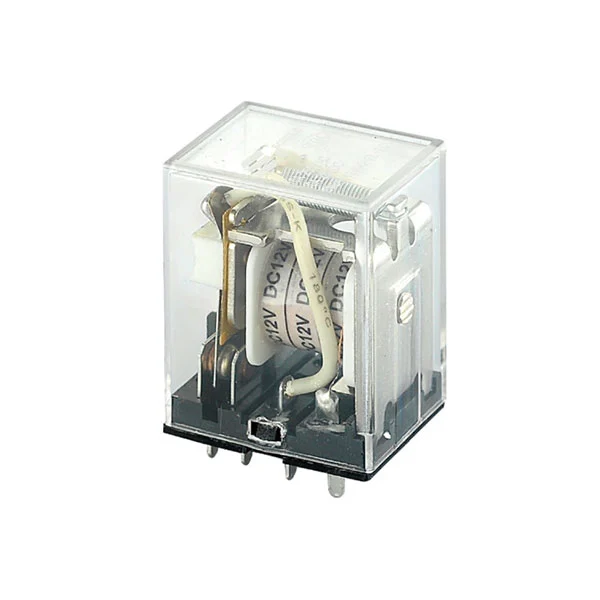

Positionnement du produit : relais miniature haute puissance avec une charge nominale de 10 A. Le relais SMBH(13F) présente une faible consommation d'énergie de bobine, une sensibilité élevée, une longue durée de vie et une fiabilité élevée. La construction est de type anti-poussière et est conforme à la norme RoHS.
Montage et bornes : deux options de montage sont disponibles : borne PCB et borne femelle (à connexion rapide), répondant aux exigences d'assemblage pour différents scénarios d'application.
Informations de commande : Le format du modèle est « SMBH-XXVDC-1-2C », où « XXVDC » représente la tension de la bobine (en option 12VDC/24VDC/48VDC), « 2C » indique la disposition des contacts (2A/2C) et la version se distingue par le suffixe du modèle.
| Catégorie de paramètre | Spécification spécifique |
| Modalités de contact | 2A, 2C |
| Résistance des contacts | ≤100 mΩ |
| Matériel de contact | Alliage d'argent (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Contacter l'évaluation | 10A 250 VCA/30 VCC |
| Capacité de commutation maximale | Tension : 250 VCA/30 VCC ; Courant : 10 A ; Puissance : 2 500 VA/300 W |
| Durée de vie | Endurance électrique : 1×10⁵ opérations (360 ops/h) ; Endurance mécanique : 1×10⁷ opérations (18 000 ops/h) |
| Tension nominale | Consommation d'énergie | Courant nominal | Résistance (±10%) | Tension de démarrage maximale | Tension de chute minimale | Tension de surmultiplication maximale autorisée |
| 12 V CC | Env. 0,9W | 75mA | 160Ω | 75% de la tension nominale | 10% de la tension nominale | 130% de la tension nominale |
| 24 V CC | Env. 0,9W | 36,9 mA | 650Ω | 75% de la tension nominale | 10% de la tension nominale | 130% de la tension nominale |
| 48 V CC | Env. 0,9W | 18,5 mA | 2600Ω | 75% de la tension nominale | 10% de la tension nominale | 130% de la tension nominale |
Isolation et rigidité diélectrique : la classe d'isolation est la classe B/classe F, avec une résistance d'isolation ≥100 MΩ. La rigidité diélectrique entre la bobine et les contacts est de 1 500 VCA pendant 1 minute (courant de fuite : 1 mA) et entre les contacts ouverts est de 1 000 VCA pendant 1 minute.
Temps de réponse : temps de fonctionnement ≤ 25 ms ; Temps de déclenchement ≤25ms (à tension nominale, sans diode).
Adaptabilité environnementale : plage de températures de fonctionnement : -40 °C ~ +85 °C/+105 °C ; Plage d'humidité : 5 % ~ 85 % HR. Résistance aux chocs : 98 m/s² (stabilité fonctionnelle), 980 m/s² (destructeur). Résistance aux vibrations : 10 Hz ~ 55 Hz (double amplitude de 1,0 mm).
Spécifications physiques : Poids : env. 35g ; Dimensions maximales : 27,5 mm×21,5 mm×35 mm. Tolérance du trou d'installation : 0,3 mm ; Tolérance de déviation verticale du terminal : 0,3 mm.
Adresse de production : Zone A CW7, ville industrielle de l'Extrême-Orient du Zhejiang, ville de Yuyao, province du Zhejiang, Chine.
Informations de contact : TÉL : +86-574-62717777, 62721938, 62721948, 62721958 ; Numéro de version : V1.
| Modèle | Paramètres de base | Informations sur les applications et les ventes |
| Série JQX-13F | Charge 10A, compatible avec AC110V/220V et DC12V/24V, principalement une conception à 8 broches, certaines avec des ensembles de base | Disponible sur JD.com et sur les sites Web des fournisseurs. Fourni par Giant Electric et des fabricants personnalisés. Convient au contrôle d'automatisation, aux appareils électroménagers, etc. La capacité d'approvisionnement totale peut atteindre 10 000 000 d'unités par lot. |
| HH52P/HH53P | Relais miniatures fermés à usage général, compatibles avec AC220V/380V et DC12V/24V, certains sans bases | Vendu sur JD.com et sur les sites Web des fournisseurs. Utilisé dans les appareils électroniques, les instruments, etc. |
| 973-24VDC-SL-A | Relais de puissance 10A, petite taille, faible consommation d'énergie de la bobine, peut être directement soudé sur PCB | Produit par Shenzhen Xinyitong Electric. Appliqué dans les appareils électroménagers, l'automatisation automobile, les équipements de communication, etc. |
| 1SBH137001R1380 (Eaton Bussmann) | Relais contacteur à haut rendement, prenant en charge le fonctionnement AC/DC, avec interface de bobine électronique et large plage de tension de commande | Inscrit sur le réseau Shunqi. Conçu pour les systèmes d'automatisation et de contrôle industriels, offrant des solutions stables. |
Équilibre entre puissance et taille :La plupart des produits adoptent une conception « miniaturisation + haute puissance », avec 10 A comme charge nominale commune, adaptée aux scénarios avec un espace limité mais nécessitant une charge élevée (par exemple, appareils électroménagers, contrôle industriel).
Large compatibilité de tension :Les tensions des bobines CC sont principalement de 12 V CC/24 V CC/48 V CC, et les tensions CA couvrent 110 V/220 V/380 V, répondant aux besoins des différents environnements d'alimentation électrique.
Scénarios d'application ciblés :Principalement utilisé dans les appareils électroniques, le contrôle d'automatisation, les instruments, les équipements de communication, les dispositifs médicaux, l'industrie automobile, etc. Certains fabricants (par exemple Xinyitong) fournissent une prise en charge de relais complète (relais de signal, relais de puissance, relais automobiles, relais de système d'alimentation, etc.).
