Le relais SMLH(15FH), avec sa mise à niveau de puissance de 16 A et ses avantages en matière de conformité, couvre précisément quatre scénarios de grande valeur, ce qui en fait un choix sans souci pour les acheteurs professionnels : dans le domaine des appareils électroménagers intégrés de haute puissance, sa conception de faible hauteur s'adapte parfaitement à la structure interne compacte des cuisinières intégrées de haute puissance, des fours intégrés de qualité industrielle et des machines à laver ultra fines de grande capacité. La capacité de commutation de 16 A peut prendre en charge de manière stable les composants principaux tels que les éléments chauffants doubles et les moteurs haute puissance. Sa tension de tenue de 5 kV et ses caractéristiques d'isolation renforcée répondent aux normes de sécurité strictes de l'industrie de l'électroménager, éliminant ainsi le besoin d'une rectification de conformité supplémentaire pour les achats transfrontaliers ; Dans le domaine du contrôle industriel et des alimentations haute puissance, son installation PCB standardisée permet une intégration directe dans les cartes mères de contrôle industriel et les unités de distribution d'énergie de moyenne à haute puissance. Sa capacité de charge de 16A s'adapte aux actionneurs de moyenne puissance tels que les petites pompes à eau et les électrovannes. Une ligne de fuite de 10 mm et une résistance d'isolation élevée de 1 000 MΩ permettent de gérer en toute confiance les environnements industriels à haute tension. Sa conception de faible hauteur facilite les mises à niveau légères et miniaturisées ; Dans le domaine des équipements auxiliaires médicaux, VDE… L'isolation améliorée et les performances de tension de tenue élevées répondent aux exigences d'isolation de sécurité de l'électronique médicale. La puissance de sortie de 16 A est compatible avec la commutation d'alimentation interne et le contrôle des actionneurs des équipements de désinfection médicale et des petits instruments de physiothérapie. Sa configuration robuste de faible résistance de contact ≤ 100 mΩ, 10⁵ cycles électriques et 10⁷ cycles mécaniques réduit considérablement les risques de maintenance pour les équipements médicaux. Dans le domaine des terminaux intelligents et des modules IoT haute puissance, la large plage de tension de 5 à 48 V CC s'adapte à diverses solutions d'alimentation électrique. La faible hauteur et la conception légère de 13 g prennent en charge l'intégration haute densité, et la faible consommation d'énergie de 0,4 W facilite les mises à niveau économes en énergie pour les produits terminaux. La puissance de sortie de 16 A répond aux principales exigences de conduction des piles de recharge intelligentes et des passerelles IoT haute puissance.
Capacité de commutation 16A
Faible hauteur
Rigidité diélectrique 5kV (entre bobine et contacts)
Distance d'isolement : 10 mm
Conforme aux normes VDE 0700, 0631 pour renforcer l'isolation
Produit conforme à la norme CEI 60335–1 disponible
| Paramètre | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 16A 250 VCA/30 VCC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Valeur |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,4W |
| Tension de démarrage (Max) | 70% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Paramètre | Valeur |
| Température ambiante (°C) | −40°C~+85°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 5000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 1000 VCA |
| Résistance d'isolement (500VDC) | 1000 MΩ |

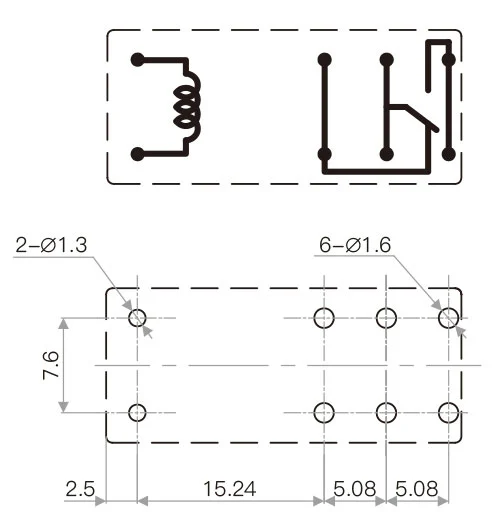

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 13g |
| Approbation de sécurité |
