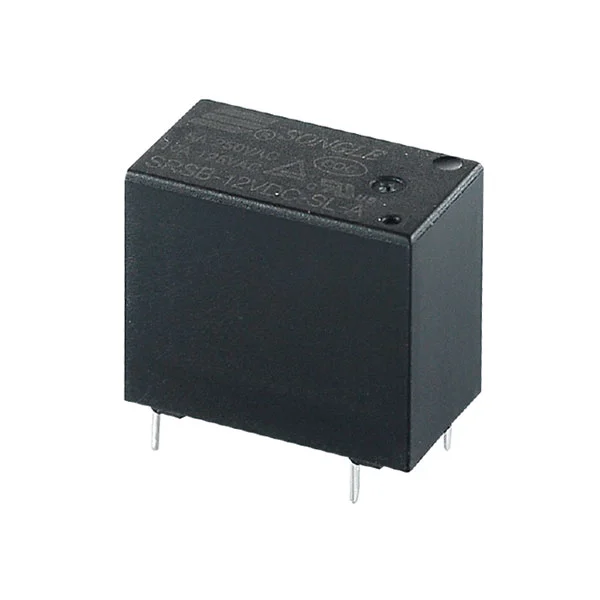

Relais SRSB(4102) améliorant la précision et la stabilité du contrôle du circuit pour répondre aux exigences strictes de contrôle démarrage/arrêt. Du point de vue de l'approvisionnement, le produit répond aux normes d'isolation renforcée et aux systèmes d'isolation de niveau UL F, garantissant ainsi la conformité en matière de sécurité sans avoir besoin de composants de protection supplémentaires, raccourcissant ainsi les cycles de certification du projet. La conception standard du terminal PCB simplifie les processus d'assemblage et sa conception ultra légère de 5,8 g facilite les mises à niveau légères des produits finaux. Tirant parti de la capacité de production massive de Songle de 200 millions d'unités et de sa chaîne complète de contrôle de qualité depuis la fabrication des moules jusqu'à la transformation du caoutchouc et du plastique jusqu'à l'inspection des produits finis, chaque produit maintient une qualité élevée et constante et des capacités d'approvisionnement stables. Associé à un support après-vente professionnel synchronisé à l'échelle mondiale, cela permet aux acheteurs de parvenir à une situation gagnant-gagnant dans les trois dimensions fondamentales que sont « le respect de la sécurité, le contrôle des coûts et l'efficacité de la livraison ».
Capacité de commutation 5A/10A
Rigidité diélectrique 4kV (entre bobine et contacts)
Renforcer l'isolation
Système d'isolation UL : Classe F
Standard PCB layout
| Paramètre | Spécification |
| Modalités de contact | A |
| Évaluation des contacts | 5A/10A 250VCA ; 10A 125 VCA/30 VCC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 3–24 V CC |
| Dissipation de puissance | 0,2 W, 0,45 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 5% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C/+105°C |
| Rigidité diélectrique (Entre bobine et contacts) | 4000VAC (1min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000VAC (1min) |
| Résistance d'isolement (500VDC) | 1000 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 5,8g |
| Approbation de sécurité |
|
