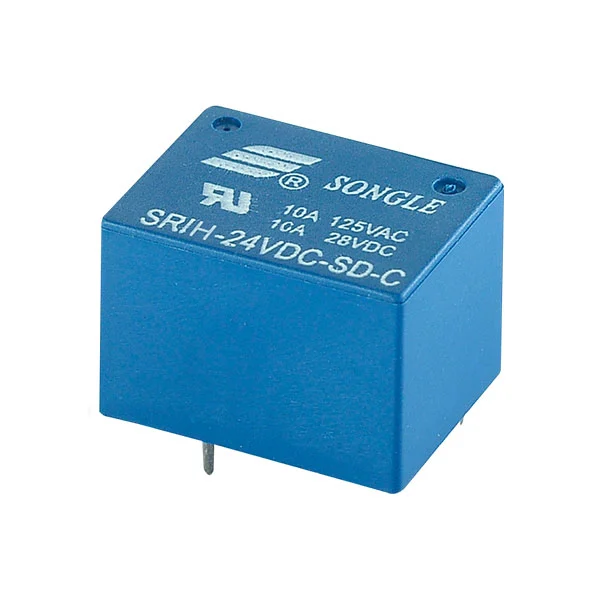

Le relais SRIH(T72H) établit une nouvelle référence pour les relais de qualité professionnelle avec ses performances de base de « haute sécurité + forte durabilité » : une conception à faible perte avec une résistance de contact de ≤100 mΩ, couplée à 10⁵ cycles électriques et 10⁷ cycles mécaniques, garantit la stabilité de conduction dans des conditions de fonctionnement à haute fréquence à long terme ; une large plage de tension nominale de 5 à 36 V CC et de multiples options de consommation d'énergie de 0,54 W/0,72 W/0,62 W s'adaptent parfaitement à divers scénarios de conception de circuits ; plus important encore, le produit a passé la certification de sécurité CQC, avec une résistance d'isolation élevée de 100 MΩ et une tension de tenue de 3 800 V CA formant une double barrière de sécurité, évitant fondamentalement le risque de panne à haute tension ; la conception du terminal PCB simplifie le processus d'installation, et l'ensemble du processus suit les normes de contrôle qualité intégrées de Songle de « fabrication de moules, traitement du caoutchouc et du plastique et inspection du produit fini », associées à la garantie d'échelle d'une capacité de production annuelle de 200 millions d'unités, permettant au produit d'atteindre l'équilibre optimal entre qualité constante et rentabilité tout en étant adaptable à divers scénarios. Tirant parti du réseau mondial de service client et du support après-vente professionnel de SRIH, le SRIH (T72H) est devenu un choix de confiance pour les entreprises clientes dans des conditions de fonctionnement à haute tension, grâce à ses données de performances vérifiables, ses certifications faisant autorité et la réputation de sa marque.
Disposition de circuit imprimé subminiature et standard
Système d'isolation UL : Classe F
Température ambiante : –40°℃~+85°℃/+105°℃
Rigidité diélectrique 3,8KV3,8kV (entre bobine et contacts)
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 7A/10A 250 VCA/28 VCC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 5–36 VCC |
| Dissipation de puissance | 0,54 W, 0,72 W, 0,62 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C/+105°C |
| Rigidité diélectrique (Entre bobine et contacts) | 3800 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 16g |
| Approbation de sécurité | CQC |
