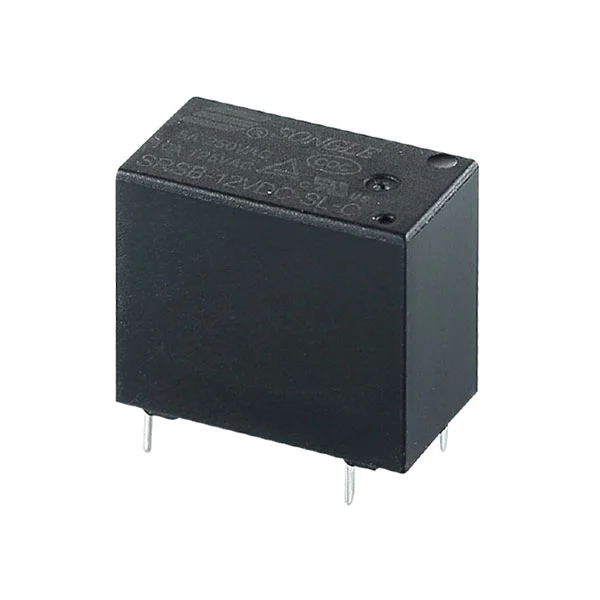

Le relais SRSB-1 (4102-1), spécialement conçu pour divers scénarios de circuits, présente un avantage différenciant essentiel dans sa « disposition multi-contacts + isolation de sécurité moyenne à élevée » : il prend en charge de manière innovante trois dispositions de contact (A/B/C), contrairement à la disposition unique de type A de la série SRSB (4102). Cela permet une adaptation aux différents besoins de contrôle de circuit sans changer le modèle de produit, résolvant complètement les problèmes des acheteurs devant stocker plusieurs spécifications et limiter la conception des circuits. Sa rigidité diélectrique élevée de 2 500 V CA, combinée à une résistance d'isolation ultra-élevée de 1 000 MΩ (500 V CC), ainsi qu'un système d'isolation de niveau UL F, répondent précisément aux exigences d'isolation des circuits pour des niveaux de sécurité moyens à élevés. Son corps léger de 6 g et sa disposition PCB standard s'adaptent aux scénarios d'installation haute densité. Avec une large plage de tension nominale de 3 à 24 V CC (minimum 3 V CC pour les besoins de faible consommation) et des bobines de faible puissance de 0,2 W/0,45 W, il s'adapte parfaitement aux charges de 5 A/10 A (250 V CA, 125 V CA/30 V CC). De plus, il peut... Un fonctionnement stable dans des plages de températures extrêmes de 40 ℃ à +105 ℃ en fait une solution rentable qui est « flexible et adaptable + sûre et fiable ».
Capacité de commutation 5A/10A
2,5kVRigidité diélectrique 2,5kV (entre bobine et contacts)
Système d'isolation UL : Classe F
Disposition standard des circuits imprimés
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 5A/10A 250VCA ; 10A 125 VCA/30 VCC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 3–24 V CC |
| Dissipation de puissance | 0,2 W, 0,45 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 5% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C/+105°C |
| Rigidité diélectrique (Entre bobine et contacts) | 2500 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 1000 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 6g |
| Approbation de sécurité |
|
