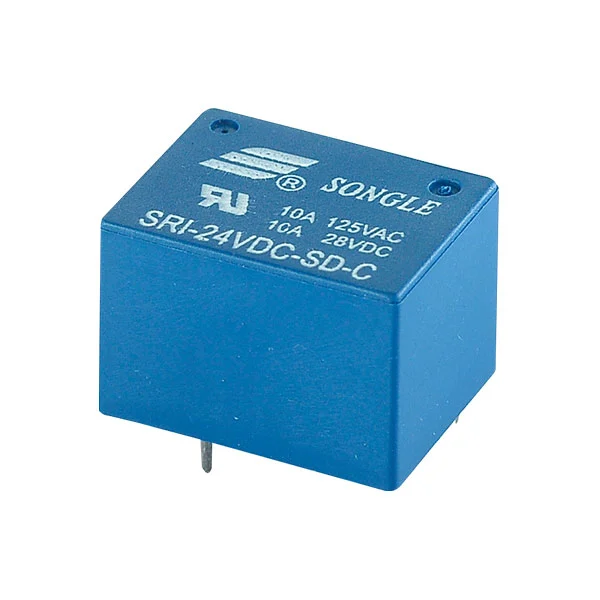

Le relais SRI(T72) incarne la valeur fondamentale d'un « relais de qualité professionnelle » avec ses performances robustes : il adopte de manière innovante une structure de contact à faible perte avec une résistance de contact ≤ 100 mΩ, couplée à 10⁵ cycles électriques et 10⁷ cycles mécaniques, garantissant la stabilité de conduction dans un fonctionnement à long terme et à haute fréquence ; une large plage de tension nominale de 5 à 36 V CC et plusieurs options de consommation électrique de 0,54 W/0,72 W/0,62 W adaptables à diverses conceptions de circuits ; et une configuration de sécurité avec une tension de tenue de contact de bobine de 2 000 V CA et une résistance d'isolation élevée de 100 MΩ, créant une double barrière de protection. Tirant parti des 27 années d'expérience de Songle en R&D en matière de relais, le produit atteint un équilibre innovant entre « capacité de charge élevée + faible consommation d'énergie » dans ses paramètres de base. La conception du terminal PCB simplifie le processus d'installation et la protection d'étanchéité améliorée peut faire face aux environnements industriels complexes. De la sélection des matières premières aux tests du produit fini, l'ensemble du processus de contrôle qualité est rationalisé et un service après-vente professionnel mondial est fourni. Avec des données de performances vérifiables, des certifications faisant autorité et un héritage de marque, SRI(T72) Relay est devenu le premier choix des entreprises clientes qui recherchent fiabilité et rentabilité.
Subminiature, disposition PCB standardUL
Système d'isolation UL : Classe F·
Température ambiante : –40°℃~ +85°℃/+105°℃
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 7A/10A 250 VCA/28 VCC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 5–36 VCC |
| Dissipation de puissance | 0,54 W, 0,72 W, 0,62 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C/+105°C |
| Rigidité diélectrique (Entre bobine et contacts) | 2000 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 11g |
| Approbation de sécurité |
