Capacité de commutation 20A
Rigidité diélectrique 5kV (entre bobine et contacts)
Configurations 1 forme A, 1 forme B et 1 forme C
Types scellés et résistants au flux disponibles
Système d'isolation UL : Classe F disponible
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 16A 250 VCA/30 VCC ; TV-5 120VAC |
| Résistance de contact | ≤50mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,54 W, 0,72 W |
| Tension de démarrage (Max) | 80% de la tension nominale |
| Tension de chute (Min) | 5% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C |
| Rigidité diélectrique (Entre bobine et contacts) | 5000 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 1000 MΩ |

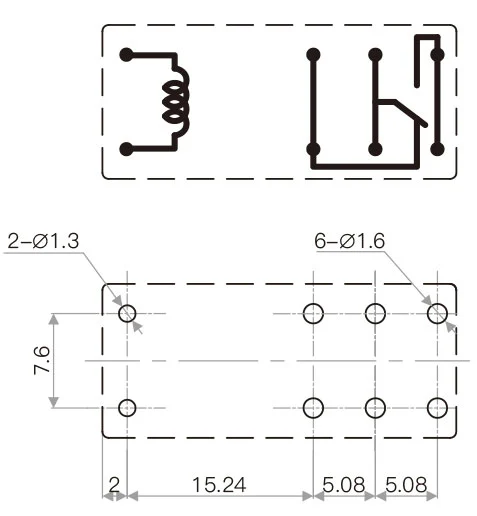

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 17g |
| Approbation de sécurité |
|
