Principaux avantages : répondre précisément aux besoins de fonctionnement des appareils électroménagers haute puissance
1. Protection de sécurité ultra-élevée, renforçant la barrière électrique pour les appareils ménagers

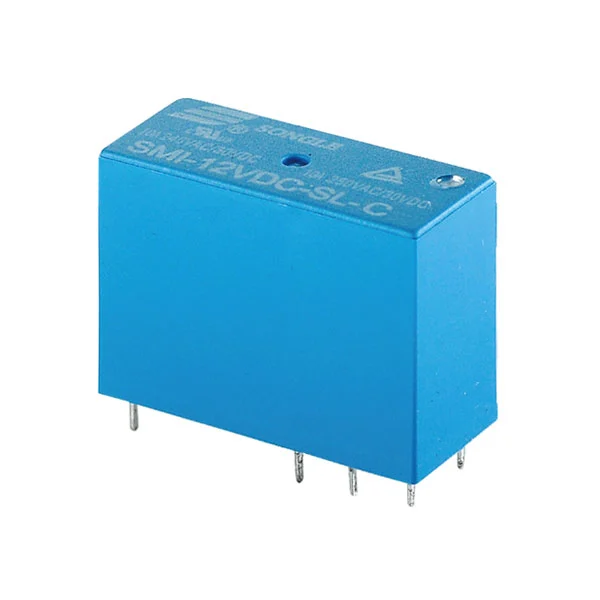

Les appareils électroménagers de grande puissance sont sujets à des fluctuations de tension pendant leur fonctionnement. Le relais SMI(14F) présente une rigidité diélectrique ultra-élevée de 5 kV, dépassant de loin les normes industrielles, résistant efficacement aux surtensions instantanées et éliminant les risques de fuite et de court-circuit. Cela garantit la sécurité électrique des composants essentiels tels que les compresseurs de climatiseur et les moteurs de machine à laver/sèche-linge. Simultanément, la rigidité diélectrique de 1 000 V CA entre les contacts et la résistance d'isolation élevée de 1 000 MΩ améliorent encore les performances d'isolation. Associé aux triples certifications de sécurité faisant autorité UL, VDE et CQC, il répond pleinement aux exigences de conformité en matière de sécurité de l'industrie mondiale de l'électroménager, éliminant ainsi les préoccupations des fabricants concernant la conformité et l'accès au marché.
2. Capacité de charge stable + faible consommation et durabilité, s'adaptant au fonctionnement à long terme des appareils électroménagers
Conçu pour les caractéristiques de fonctionnement à long terme et à haute fréquence des appareils électroménagers, le produit dispose d'une capacité de charge stable de 10 A 250 VAC/30 VDC, gérant facilement les besoins de transmission de puissance des composants de haute puissance tels que la commutation de refroidissement/chauffage du climatiseur, les pompes à eau haute pression pour lave-vaisselle et les compresseurs de machine à glaçons. La résistance de contact ultra-faible de ≤50 mΩ réduit considérablement la perte d'énergie et l'échauffement des contacts, évitant ainsi la dégradation des performances ou les dysfonctionnements causés par une surchauffe lors d'un fonctionnement à long terme. Avec une durée de vie électrique de 1 × 10⁵ cycles et une durée de vie mécanique de 1 × 10⁷ cycles, il reste stable et fiable même face aux cycles marche-arrêt à haute fréquence des cycles d'essorage des machines à laver/sèche-linge et au fonctionnement continu des réfrigérateurs, réduisant considérablement le taux de réparation après-vente des appareils électroménagers.
3. Adaptation à large gamme + compatibilité flexible, simplifiant la conception et l'assemblage des appareils électroménagers
Le relais SMI(14F) prend en charge une large plage de températures de fonctionnement de -40 ℃~+85 ℃, s'adaptant parfaitement aux différents environnements de fonctionnement – qu'il s'agisse d'une unité extérieure de climatiseur exposée à la lumière directe du soleil sur un balcon, d'un lave-vaisselle dans une cuisine à haute température ou d'une machine à glaçons dans une pièce de stockage à basse température, il peut fonctionner normalement sans être affecté par la température ambiante. Avec une large plage de tension nominale de 5 à 48 V CC, il s'intègre parfaitement aux systèmes d'alimentation de divers appareils électroménagers ; trois configurations de contacts (A/B/C) correspondent précisément à différentes logiques de circuit telles que le contrôle de la vitesse du ventilateur du climatiseur, le contrôle du dégivrage du réfrigérateur et la commutation du programme du lave-vaisselle, permettant une intégration sans nécessiter de modifications supplémentaires du circuit. Son poids ultraléger de 13 g et sa conception de montage direct sur PCB n'augmentent pas le poids total de l'appareil et ne compliquent pas le processus d'assemblage de la chaîne de production, améliorant ainsi l'efficacité de la production de masse.
Charge lourde, adaptée à l'inversion de puissance importante
Petite taille, adaptée au montage haute densité
Rigidité diélectrique 5kV
(entre bobine et contacts)
| Paramètre | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 10A 250 VCA/30 VCC |
| Résistance de contact | ≤50mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Valeur |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,54 W, 0,72 W |
| Tension de démarrage (Max) | 80% de la tension nominale |
| Tension de chute (Min) | 5% de la tension nominale |
| Paramètre | Valeur |
| Température ambiante (°C) | −40°C~+85°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 5000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 1000 VCA |
| Résistance d'isolement (500VDC) | 1000 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 13g |
| Approbation de sécurité |
|
