Les principaux avantages révolutionnaires du relais SMIA(14FA) sont concentrés dans la triple habilitation de « protection haute tension + charge lourde + conception conforme » : une capacité de commutation ultra-large de 20 A répond facilement aux exigences de conduction haute puissance des équipements industriels lourds et des terminaux électroniques haute puissance, résolvant complètement les problèmes d'érosion des contacts et d'interruption de conduction sous des charges élevées des relais traditionnels ; protection haute tension à double niveau avec bobine de 5 kV et rigidité diélectrique des contacts + tension de tenue aux impulsions de 10 kV, couplée à une ligne de fuite ultra longue de 8 mm, dépassant de loin les normes de sécurité standard de l'industrie, évitant fondamentalement le risque de panne et de fuite à haute tension, répondant parfaitement aux exigences de conformité des scénarios de haut niveau de sécurité tels que les équipements médicaux, le contrôle industriel et les alimentations haut de gamme ; une conception de configuration PCB et QC standardisée, équilibrant la compatibilité d'installation et la commodité des tests, rendant l'intégration de circuits haute densité plus efficace, tandis qu'une large plage de températures de fonctionnement de -40 ℃ à +85 ℃ s'adapte aux exigences de fonctionnement stables dans des conditions extrêmes.
Capacité de commutation 20A
Rigidité diélectrique 5kV (entre bobine et contacts)
Tension de tenue aux chocs de 10 kV (entre bobine et contacts)
Distance d'isolement : 8 mm
Dispositions PCB et QC
| Paramètre | Spécification |
| Modalités de contact | ABC |
| Évaluation des contacts | 16A 250 VCA/30 VCC ; TV-5 120VAC |
| Résistance de contact | ≤50mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Spécification |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,54 W, 0,72 W |
| Tension de démarrage (Max) | 80% de la tension nominale |
| Tension de chute (Min) | 5% de la tension nominale |
| Paramètre | Spécification |
| Température ambiante | –40°C~+85°C |
| Rigidité diélectrique (Entre bobine et contacts) | 5000 VCA (1 min) |
| Rigidité diélectrique (entre contacts ouverts) | 1000 VCA (1 min) |
| Résistance d'isolement (500VDC) | 1000 MΩ |

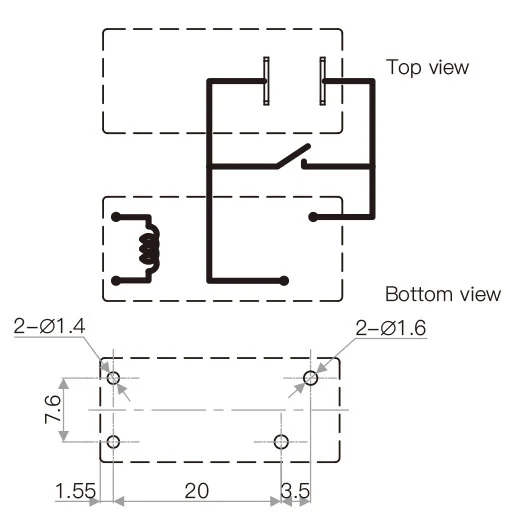

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 17g |
| Approbation de sécurité |
