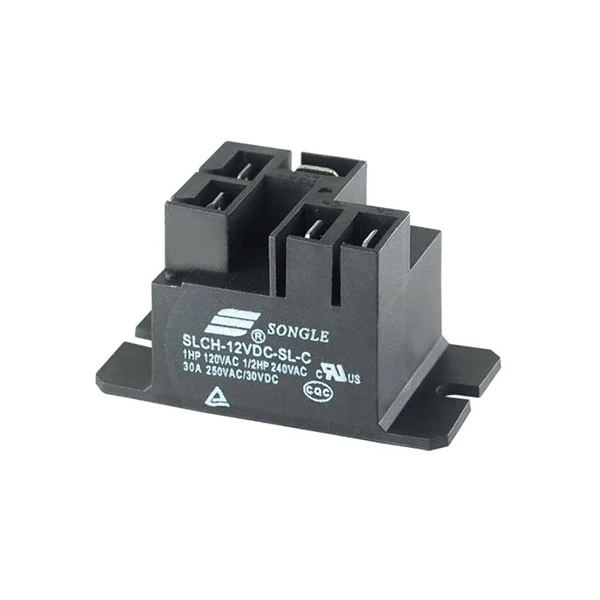

Le relais SLCH (T92) se distingue par ses trois avantages principaux : protection haute tension, capacité de charge de puissance élevée et adaptabilité diversifiée :
Le relais SLCH (T92) prend en charge plusieurs spécifications de charge, notamment 20 A/30 A 250 V CA et 1 ~ 1,5 HP 240 V CA, pilotant facilement les moteurs industriels et les composants principaux des équipements de haute puissance, résolvant les problèmes d'érosion des contacts et d'interruption de conduction dans les scénarios de haute puissance. Il offre de manière innovante des options de double rigidité diélectrique de 2 000/4 000 VCA, avec une version à tension de tenue ultra-élevée de 4 kV associée à une résistance d'isolation élevée de 1 000 MΩ, éliminant le risque de claquage haute tension à la source et s'adaptant parfaitement aux exigences de sécurité strictes des environnements industriels à haute tension et des équipements électriques haut de gamme. Il présente également trois configurations de contacts (A/B/C) et deux facteurs de forme (scellé et étanche à la poussière), lui permettant de s'adapter à différentes conditions de contrôle et de fonctionnement de circuit sans personnalisation supplémentaire. De plus, il dispose d'une large plage de tension nominale de 5 à 48 V CC, d'une large plage de températures de fonctionnement de -40 ℃ à +105 ℃ et d'une résistance de ≤ 100 mΩ. Avec sa qualité robuste de faible résistance de contact et ses 10⁵ cycles électriques/10⁷ cycles mécaniques, il répond non seulement aux exigences de fonctionnement stable dans des scénarios normaux, mais peut également facilement faire face à des environnements complexes tels que la poussière et l'humidité. De plus, sa tarification claire et son rapport coût-performance élevé en font le meilleur choix pour les scénarios de forte puissance et de haute sécurité.
Capacité de commutation 30A
Rigidité diélectrique 4kV (entre bobine et contacts)
Configurations 1 forme A, 1 forme B et 1 forme C
Type scellé et type résistant à la poussière disponibles
| Paramètre | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètre | Valeur |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,9W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Paramètre | Valeur |
| Température ambiante (°C) | −40°C~+85°C/+105°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 2000/4000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 1500 VCA |
| Résistance d'isolement (500VDC) | 1000 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 30,5g |
| Approbation de sécurité |
