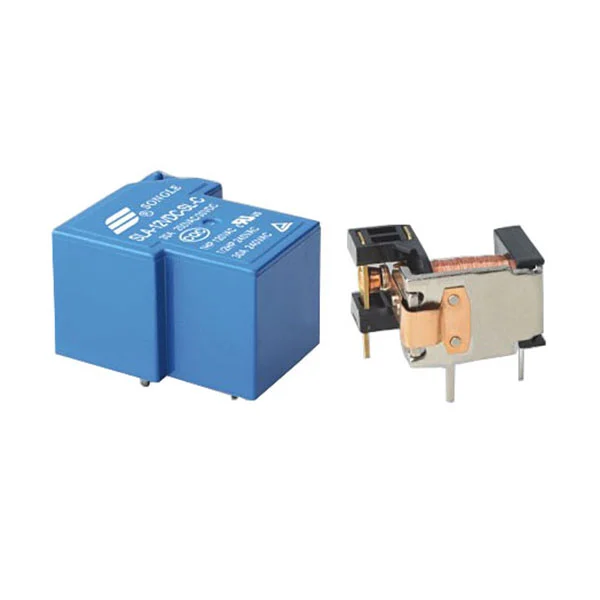

Le relais SLA-1 (T90-1) s'éloigne de la logique conventionnelle des « simples améliorations de performances » et développe ses principaux avantages en partant des points sensibles de la pratique d'approvisionnement : il propose de manière innovante une sélection de rigidité diélectrique à double niveau 2 000/4 000 V CA, éliminant ainsi le besoin de développement ou de stockage séparé pour différents projets de niveau de sécurité. Un produit couvre à la fois les scénarios conventionnels et à haute tension, réduisant considérablement le capital immobilisé dans les stocks et la pression sur les stocks ; avec trois configurations de contact (A/B/C) et des formes doubles scellées/ouvertes, il n'y a « aucune personnalisation en attente » depuis la conception du circuit jusqu'à l'adaptation des conditions de fonctionnement. La tension nominale large de 5 à 48 V CC est directement compatible avec plusieurs solutions d'alimentation électrique, ce qui permet d'économiser le coût d'adaptation et de modification du circuit. Plus important encore, le produit est facilement disponible et prend en charge la vente en gros en gros. Le corps léger de 24 g et l'installation standardisée du PCB simplifient non seulement le processus d'assemblage et améliorent l'efficacité de la production, mais minimisent également la fréquence de maintenance des équipements terminaux grâce à la configuration hardcore de ≤ 100 mΩ à faible résistance de contact et 10⁵ cycles électriques, permettant un fonctionnement sans souci tout au long du cycle « approvisionnement-production-utilisation ».
Capacité de commutation 30A
Rigidité diélectrique 4kV
(entre bobine et contacts)
Configurations 1 forme A, 1 forme B et 1 forme C
Type scellé et type ouvert disponibles
| Paramètres de contact | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 20A/30A 250VAC, 1~1/2HP 240VAC, 1HP 120VAC |
| Résistance de contact | ≤100 mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètres de la bobine | Valeur |
| Tension nominale | 5–48 V CC |
| Dissipation de puissance | 0,9W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+85°C/+105°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 2000/4000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 1500 VCA |
| Résistance d'isolement (500VDC) | 1000 MΩ |

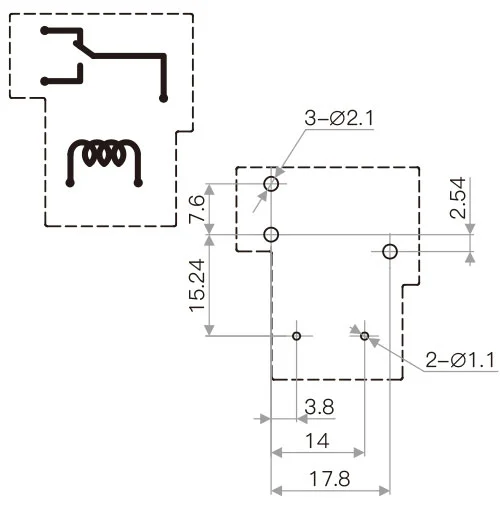

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB (borne PCB) |
| Poids | 24g |
| Approbation de sécurité |
|
