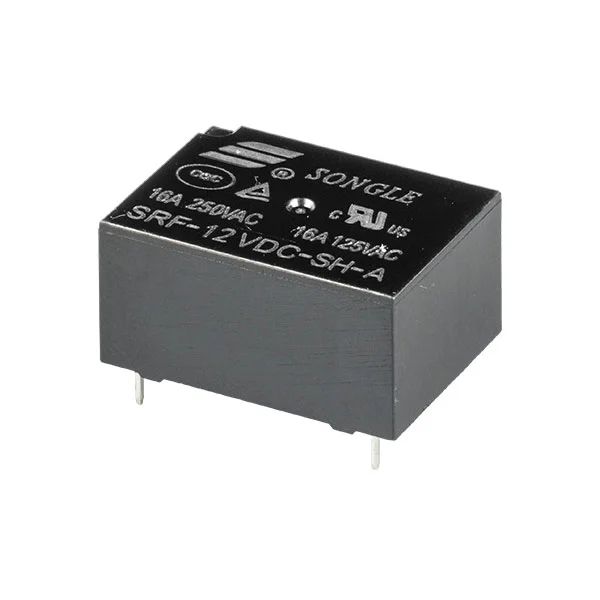

Des appareils domestiques aux applications industrielles, des équipements de communication à l'électronique automobile, le relais SRF (T76) présente ses principaux avantages de « conception légère sans sacrifier la puissance et une sensibilité élevée sans réduire la stabilité » grâce à son adaptabilité à tous les scénarios, ses performances robustes et l'approbation de la marque. Couplé à la capacité de production annuelle de Songle de 200 millions d'unités et à un service après-vente mondial, les acheteurs n'ont plus à se soucier de la compatibilité des scénarios, de l'assurance qualité ou de la stabilité de l'approvisionnement ; ils peuvent immédiatement passer commande pour obtenir une solution performante et rentable !
Super léger·
Haute sensibilité
Capacité de commutation jusqu'à 16A
Montage sur carte PC
| Paramètres de contact | Valeur |
| Modalités de contact | Climatisation |
| Évaluation des contacts | 16A 250 VCA/30 VCC |
| Résistance de contact | ≤50mΩ |
| Endurance électrique | 10⁵ / 10⁴ |
| Endurance mécanique | 10⁷ |
| Paramètres de la bobine | Valeur 1 | Valeur 2 |
| Tension nominale | 5–48 V CC | - |
| Dissipation de puissance | 0,45W | 0,2W |
| Tension de démarrage (Max) | 80% de la tension nominale | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale | 5% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+85°C |
| Rigidité diélectrique (Entre bobine et contacts, 1min) | 2500 VCA |
| Rigidité diélectrique (Entre contacts ouverts, 1min) | 1000 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB |
| Poids | 10g |
| Approbation de sécurité | - |
