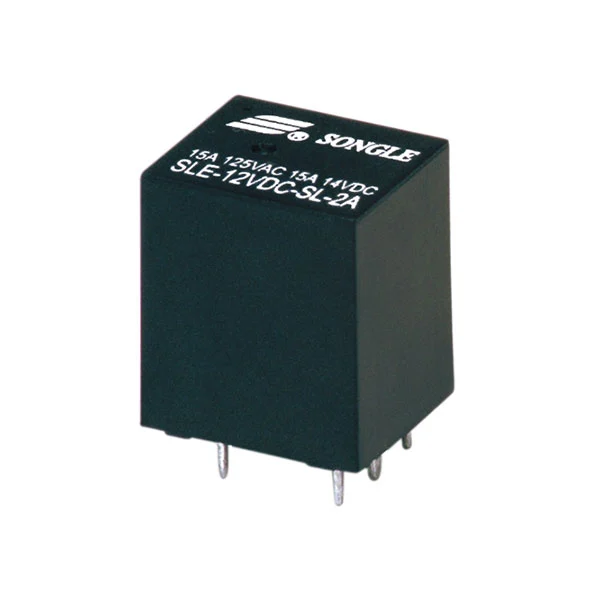

Le relais SLE (4117) de Songle s'éloigne des limites des relais conventionnels de moyenne puissance qui n'offrent qu'une « compatibilité unique ». Avec ses principaux points forts de « compatibilité de circuit complet + efficacité de conception améliorée », il est devenu le choix préféré des ingénieurs en électronique et des fabricants d'équipements. Sa plus grande avancée réside dans ses six configurations de contacts (A/B/C/U/V/W), couvrant les spécifications de charge monocanal et double canal (capacité de commutation jusqu'à 20 A). Qu'il s'agisse d'un contrôle monocanal de petits appareils électroménagers, d'une liaison double canal de modules de contrôle industriels ou de configurations de circuits complexes d'équipements électriques de milieu de gamme, il peut s'adapter directement et précisément sans modifications de circuit supplémentaires ni accessoires personnalisés, résolvant complètement le problème de la « refonte de la conception en raison d'une inadéquation des contacts ». Combiné avec une disposition de circuit imprimé standard et une taille compacte de 12 g, il peut facilement s'intégrer dans des circuits imprimés haute densité et s'adapter aux processus de production automatisés de masse, raccourcissant considérablement les cycles de développement de produits et d'assemblage. Parallèlement, le produit présente également un fonctionnement stable sur une large plage de températures allant de -40 ℃ à +105 ℃, une faible perte de tension et une durée de vie mécanique de plusieurs dizaines de millions de cycles. De plus, les prix raisonnables et les services personnalisés fournis par le fabricant directement sans intermédiaires rendent l'ensemble du processus depuis la conception et la sélection des circuits, la production en série et l'assemblage jusqu'à un fonctionnement stable à long terme, efficace et sans souci, ce qui en fait un « composant adaptateur clé » qui améliore la flexibilité de la conception des circuits et l'efficacité de la production.
Switching capability up to 20A
Six different contact arrangements
Disposition standard des circuits imprimés
| Paramètres de contact | Valeur |
| Modalités de contact | A/B/C/U/V/W |
| Évaluation des contacts | A/B/C : 10A/120VCA, 28VCC 20A/14VCCU/V/W : 2×10A/120VCA 28VCC 2×20A/14VCC |
| Chute de tension | ≤200mV |
| Endurance électrique | 1×10⁵ / 1×10⁴ opérations |
| Endurance mécanique | 1×10⁷ opérations |
| Paramètres de la bobine | Valeur |
| Tension nominale | 5 ~ 24 V CC |
| Dissipation de puissance | 1,1 W, 2,0 W |
| Tension de démarrage (Max) | 75% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Ambient temperature (°C) | −40°C~+85°C/+105°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 1000 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Insulation resistance (500VDC) | 100 MΩ |
| Wiring diagram (Bottom view) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | PCB (borne PCB) |
| Poids | 12g |
