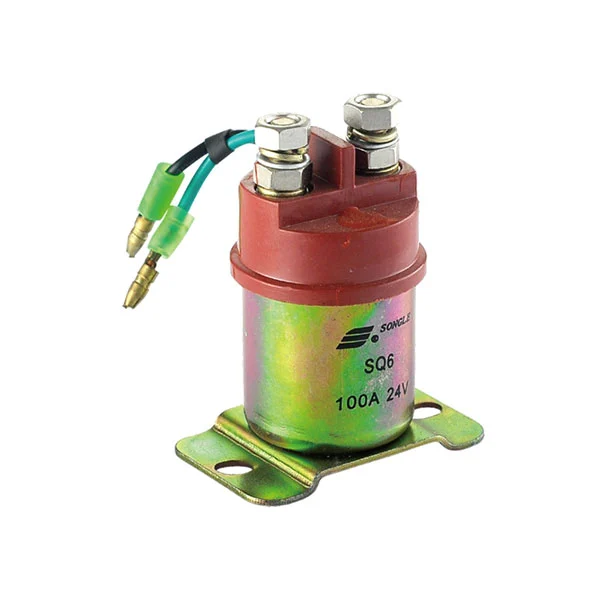

Conception adaptative : le relais SQ6 combine une petite taille avec un courant de contact élevé, offrant des spécifications doubles 100 A/180 A dans une structure compacte, résolvant parfaitement le problème des « équipements de haute puissance nécessitant des relais de petite taille » ; installation et utilisation faciles, avec des connexions par bornes à vis sécurisées et fiables, s'adaptant aux besoins d'assemblage rapide et de maintenance ultérieure.
Fiabilité environnementale et de performance : le relais SQ6 a une adaptabilité de plage de température ultra-large de -40 ℃ à +125 ℃, couplée à une conception anti-poussière, permettant un fonctionnement stable dans des environnements complexes avec des différences de température extrêmes et des niveaux de poussière élevés, empêchant la dégradation des performances ; la conception à chute de tension ultra-faible réduit la consommation d'énergie et la génération de chaleur, combinée à 5 × 10⁴ cycles électriques et 1 × 10⁷ cycles mécaniques, garantissant durabilité et robustesse pour un fonctionnement haute fréquence à long terme.
1. Commande du démarreur du moteur
2. Gestion de l'alimentation de la batterie
3. Systèmes de distribution d'énergie auxiliaire
Compatibilité électrique : le relais SQ6 prend en charge une tension nominale de 12 V CC/24 V CC, avec une conception précise de tension d'entrée et de libération, compatible avec la plupart des systèmes d'alimentation d'équipement robuste ; Rigidité diélectrique de 500 VAC et résistance d'isolation de 100 MΩ, répondant aux normes de protection de sécurité.
Spécifications structurelles : le relais SQ6 pèse 230 g, est doté d'une terminaison à vis et d'une configuration de contact de type X, ce qui le rend adapté à une installation dans des scénarios à haute puissance tels que les équipements automobiles et industriels.
Petite taille, courant de contact élevé
Température ambiante : –40 ℃ ~ +125 ℃
Travail fiable et résistant à la poussière
Installation et utilisation pratiques
Disponible pour la sélection 100A/180A
| Paramètres de contact | Valeur |
| Modalités de contact | X |
| Évaluation des contacts | 100A/180A 14VCC |
| Chute de tension | ≤200mV |
| Endurance électrique | 5×10⁴ opérations |
| Endurance mécanique | 1×10⁷ opérations |
| Paramètres de la bobine | Valeur |
| Tension nominale | 12 VCC/24 VCC |
| Dissipation de puissance | 26W |
| Tension d'appel | ≤8 V (12 V CC) ; ≤16 V (24 V CC) |
| Tension de chute | 1 ~ 3 V (12 V CC) ; 1 ~ 4 V (24 V CC) |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+125°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 500 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |
| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | VIS (borne à vis) |
| Poids | 230g |
