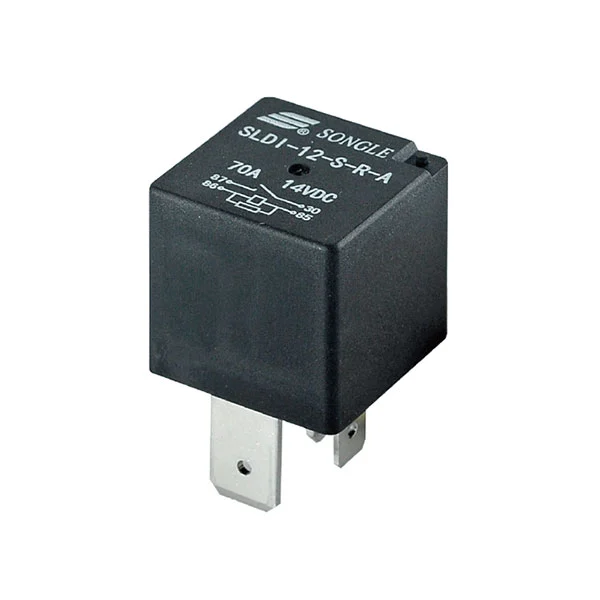

En tant que produit clé de la culture approfondie de Ningbo Songle dans le domaine des relais robustes, le relais SLDI est devenu le produit correspondant préféré pour les équipements industriels mondiaux, les terminaux extérieurs, les appareils électriques de haute puissance et d'autres scénarios en raison de ses performances puissantes, de sa compatibilité diversifiée et de son approvisionnement fiable. De plus, ses performances en termes de coûts élevés avec un approvisionnement direct du fabricant ont gagné la confiance des clients coopératifs à long terme.
Scénarios d'application : dégivreur de lunette arrière, dispositif de déconnexion de batterie, climatisation automobile, commande de pompe à carburant, commande de ventilateur de refroidissement d'antibrouillard, commande de phares, chauffage (siège, commande de chauffage de lunette avant/arrière), commande d'essuie-glace, commande de réglage du siège, etc.
Le produit est doté de bornes à connexion rapide QC standard pour un remplacement et un entretien faciles.
Capacité de commutation 70A
Température étendue. plage jusqu'à 125 ℃
Avec résistance de suppression transitoire disponible
1 Formulaire A de modalités de contact
Type étanche à la poussière et scellé
| Paramètres de contact | Valeur |
| Modalités de contact | A |
| Évaluation des contacts | 70A 14VCC |
| Chute de tension | ≤200mV |
| Endurance électrique | 1×10⁵ opérations |
| Endurance mécanique | 1×10⁷ opérations |
| Paramètres de la bobine | Valeur |
| Tension nominale | 12 VCC/24 VCC |
| Dissipation de puissance | 1,6 W, 1,8 W, 2,0 W, 2,2 W |
| Tension de démarrage (Max) | 65% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+125°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 500 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |

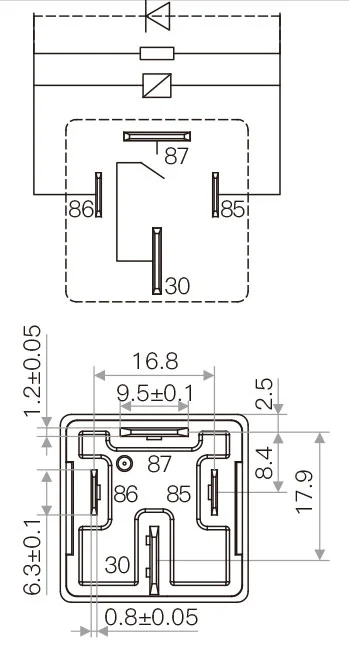

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | QC (connexion rapide), PCB |
| Poids | 35g |
