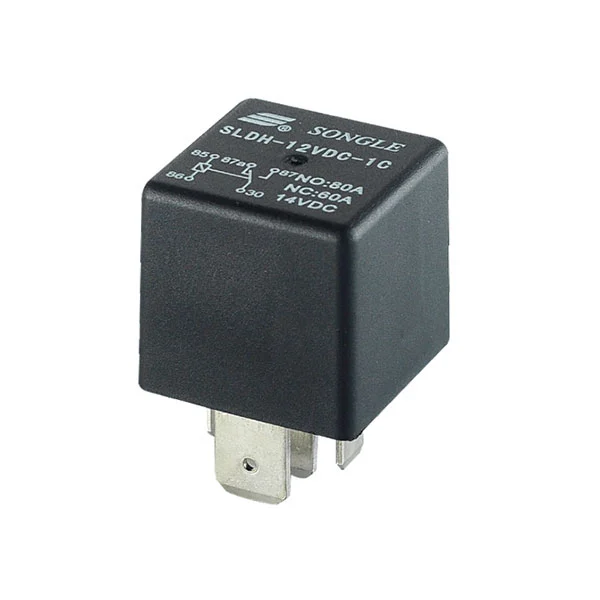

Le relais SLDH offre plusieurs options d'installation, éliminant le besoin de supports personnalisés et répondant précisément aux exigences d'installation des différents appareils. Avec diverses configurations de contacts, il s'intègre parfaitement à divers systèmes de contrôle de circuit, permettant une adaptation rapide sans modifications complexes. De plus, il présente une conception à double protection avec des options anti-poussière et scellées, permettant une sélection flexible en fonction de l'environnement d'exploitation. Celui-ci résiste efficacement aux interférences externes telles que la poussière et l'humidité, offrant ainsi une protection complète de la structure interne du noyau et prolongeant considérablement la durée de vie du produit. La conception du terminal à connexion rapide rend l'installation et la maintenance pratiques et efficaces, améliorant considérablement l'efficacité de l'assemblage de production et réduisant les coûts de maintenance ultérieurs.
Scénarios d'application : dégivreur de lunette arrière, dispositif de déconnexion de batterie, climatisation automobile, commande de pompe à carburant, commande de ventilateur de refroidissement d'antibrouillard, commande de phares, chauffage (siège, commande de chauffage de lunette avant/arrière), commande d'essuie-glace, commande de réglage du siège, etc.
Le produit est doté de bornes à connexion rapide QC standard pour un remplacement et un entretien faciles.
Capacité de commutation 70A
Température étendue. plage jusqu'à 125 ℃
Variété d'installations
Type étanche à la poussière et scellé
| Paramètres de contact | Valeur |
| Modalités de contact | ABC |
| Évaluation des contacts | 50A/70A 14VCC |
| Chute de tension | ≤200mV |
| Endurance électrique | 1×10⁵ opérations |
| Endurance mécanique | 1×10⁷ opérations |
| Paramètres de la bobine | Valeur |
| Tension nominale | 12 VCC/24 VCC |
| Dissipation de puissance | 1,6 W, 1,8 W, 2,0 W |
| Tension de démarrage (Max) | 65% de la tension nominale |
| Tension de chute (Min) | 10% de la tension nominale |
| Autres paramètres | Valeur |
| Température ambiante (°C) | −40°C~+125°C |
| Rigidité diélectrique (bobine et contacts, 1 min) | 500 VCA |
| Rigidité diélectrique (contacts ouverts, 1 min) | 500 VCA |
| Résistance d'isolement (500VDC) | 100 MΩ |

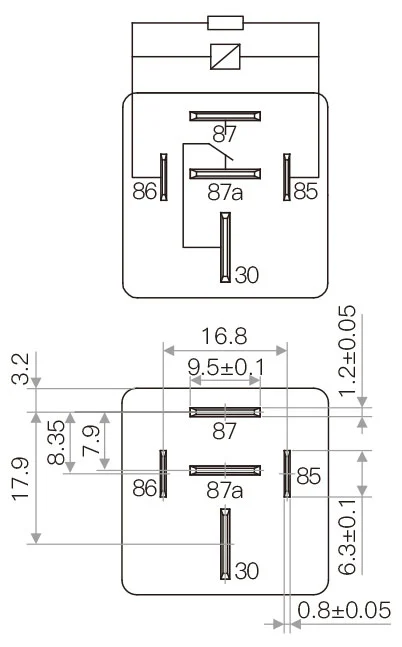

| Schéma de câblage (vue de dessous) |
|
| Dessin du trou d'installation (vue de dessous) | |
| Terminaison | QC (connexion rapide), PCB |
| Poids | 40g |
